精密分度柱塞,带有美观的旋钮手柄,方便缩回。螺纹体版本允许调整,并且可以使用可选的锁紧螺母进行固定。在极其紧凑的组件中提供高强度和耐用性。硬化和研磨柱塞。尖端有轻微的锥度,便于对齐。提供螺纹尺寸 3/8-24、1/2-13 和 5/8-11。
此处显示的锁定类型有一个弹簧加载的柱塞,可锁定在缩回位置。要锁定,将滚花旋钮向后拉并转动 90°。主体在 90° 处开槽,以将旋钮保持在缩回位置。

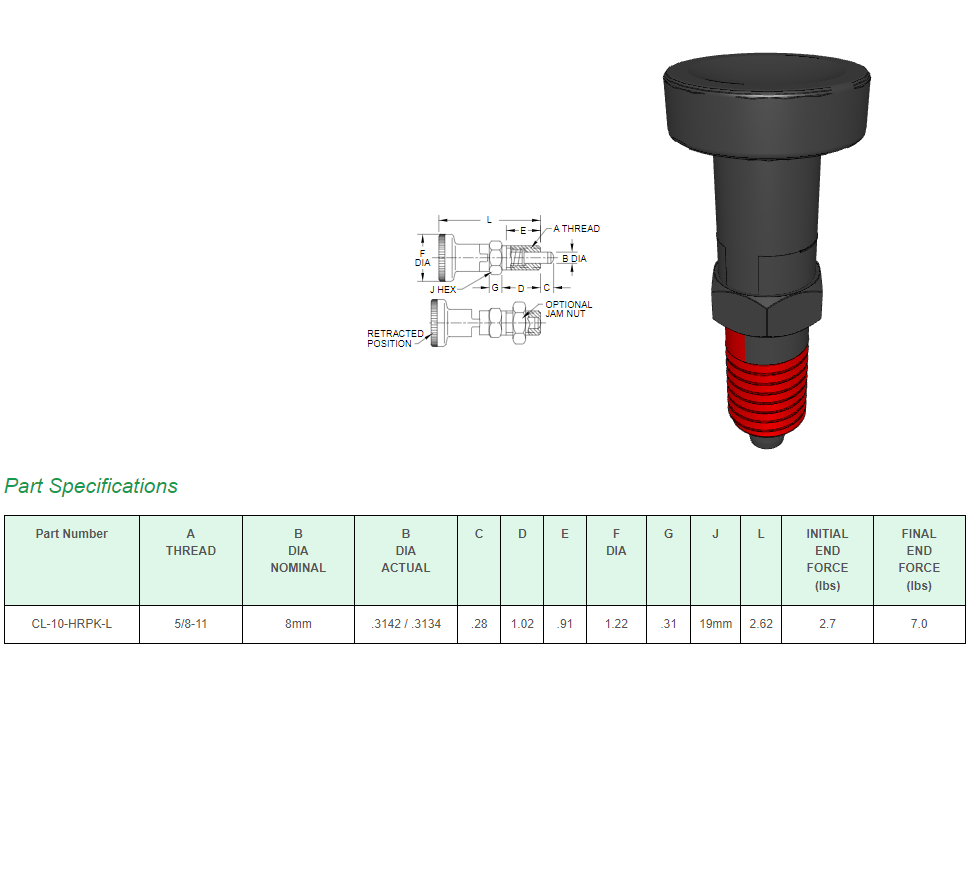

Part Specifications
Part Number | A THREAD | B DIA NOMINAL | B DIA ACTUAL | C | D | E | F DIA | G | J | L | INITIAL END FORCE (lbs) | FINAL END FORCE (lbs) |
---|
CL-10-HRPK-L | 5/8-11 | 8mm | .3142 / .3134 | .28 | 1.02 | .91 | 1.22 | .31 | 19mm | 2.62 | 2.7 | 7.0 |
